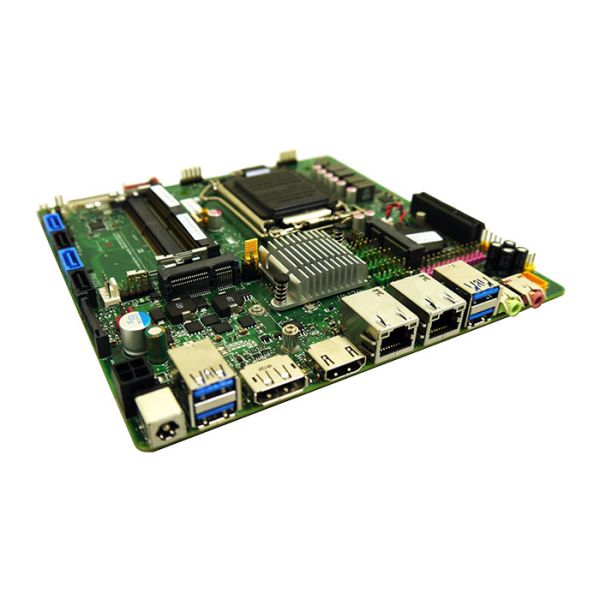

MiTAC PH12SI-D/ Q170 Skylake, DC-IN, Thin-Mini-ITX
Support Intel Skylake / Kabylake processors
Dual channel DDR4 260-pin SO-DIMM
Intel® vPro business-grade technology support (with Q170 chipset)
Dual high speed Gigabit Ethernet connection
Two PCI Express Mini Card connector for expansion
Features 3/4 SATA3 (6Gbps)
Embedded LVDS/eDP connectivity
Form Factor
Low-profile Mini-ITX (20 millimeters [0.79 inches] x 170.18 millimeters
[6.7 inches] x 170.18 millimeters [6.7 inches])
Processor
CPU Type : Intel Skylake / Kabylake Processor
CPU Core : Dual Core / Quad Core
Socket : Socket LGA1151
TDP : Support up to 65W CPU types
Chipset
Chipset Series : Intel® Q170 Chipset (SKU D and I)
Chipset Series : Intel® H110 Chipset (SKU B)
Memory
Memory Type: DDR4 @ 1.2V, 2133MHz (Unbuffered Non-ECC)
Memory Channel: Dual Channel
Memory Capacity : Support total up to 32 GB
ECC Support : No
Memory Socket: 260-pin So-DIMM socket
Audio Controller
Codec: HD audio codec, Realtek ALC662
Expansion Capability
PCIe 3.0 x 4 slot
PCI Express Full-/Half-Mini Card slot (PCIe/USB/SATA)
PCI Express Half-Mini Card slot (PCIe/USB)
External I/O
HD-out: 1
DP-out: 1
USB 3.0: 4
RJ-45: 2
Line-out: 1
Mic-in: 1
DC-in: 1
Internal I/O:
40p Embedded LVDS(default) or eDP(optional) Connector: 1
Front Audio Header (Mic/HP): 1
Standard Header for DMIC: 1
Audio Header to Support System Stereo Speaker: 1
USB 2.0 2x5 header: 2 (SKU B & D), 3 (SKU I)
Serial Port Header: 2 (SKU B & D), 4 (SKU I)
Parallel Port Header: 1
MiAPI Header: 1 (SKU I)
SATA 3.0 6Gb/s (Support RAID 0,1): 4 (SKU D & I)
SATA 3.0 6Gb/s (Without RAID Support): 3 (SKU B)
CPU fan header: 1
Legacy I/O
Nuvoton NCT6104D
Security
Intel® vPro™ Technology support (SKU D & I)
TPM security by Nuvoton NPCT650AAAYX (optional)
LAN Support
Intel® I219 Gigabit (10/100/1000 Mb/s) LAN
Intel® I210 Gigabit (10/100/1000 Mb/s) LAN
BIOS
Support for Advanced Configuration and Power
Interface (ACPI) setting
Instantly Available PC Technology
Suspend to RAM support
Wake on PCI Express, LAN, front panel, serial, and USB ports
Hardware Monitor Subsystem
Hardware monitoring through the Nuvoton6104D legacy I/O controller, including:
Remote thermal sensor
Speed control for 4-pin system fan header and 4-pin CPU fan header
Power Requirement
DC-in 19V(5.1mm/ ID, 7.4mm/ OD)/ ATX 2pin 19V (SKU B & D)
DC-in 12V(2.5mm/ ID, 5.5mm/ OD)/ ATX 4pin 12V (SKU I)
Environment
Operating Temperature: 0 °C to +60 °C
Storage Temperature: -20°C to +70°C
Safety
CE
FCC
Производител | MiTAC |
---|---|
SKU | BOXPH12SI-D |
CPU Сокет | LGA1151 |
Процесор | Intel® Skylake / Kabylake Processor |
Чипсет | Intel® Q170 Chipset |
Вид памет | DDR4 SODIMM |
Брой слотове за памет | 2 слота |
Макс. поддържана RAM | 32 GB |
Интегрирано видео | Intel® HD Graphics |
Видео Изходи | HDMI, Displayport, LVDS |
Мулти Дисплей | Три дисплея |
Звук | Realtek ALC662 |
Мрежова карта | Intel® I210 & I219 Gigabit (10/100/1000 Mb/s) |
LAN портове | 2 Порта |
Разширителни слотове | PCIe 4x, 2x Mini PCIe (1x Half, 1x Full Size), mSata Support, USB over Mini PCIe Support |
PS2 портове | N/A |
Брой Sata портове | 4 Порта |
Брой USB 2.0 портове (Заден I/O + Разширения) | 0+4 |
Брой USB 3.x портове (Заден I/O + Разширения) | 4+0 |
LPT (Паралелен) порт | Да (Header) |
RS 232 (серийни) портове | 2 порта |
Захранване | 19V DC |
Поддържани ОC | Windows 7, Windows 8/8.1, Windows 10, Linux, BSD |
Форм фактор | Thin-Mini-ITX |
Гаранция, месеци | 24 M |
